Descrizione

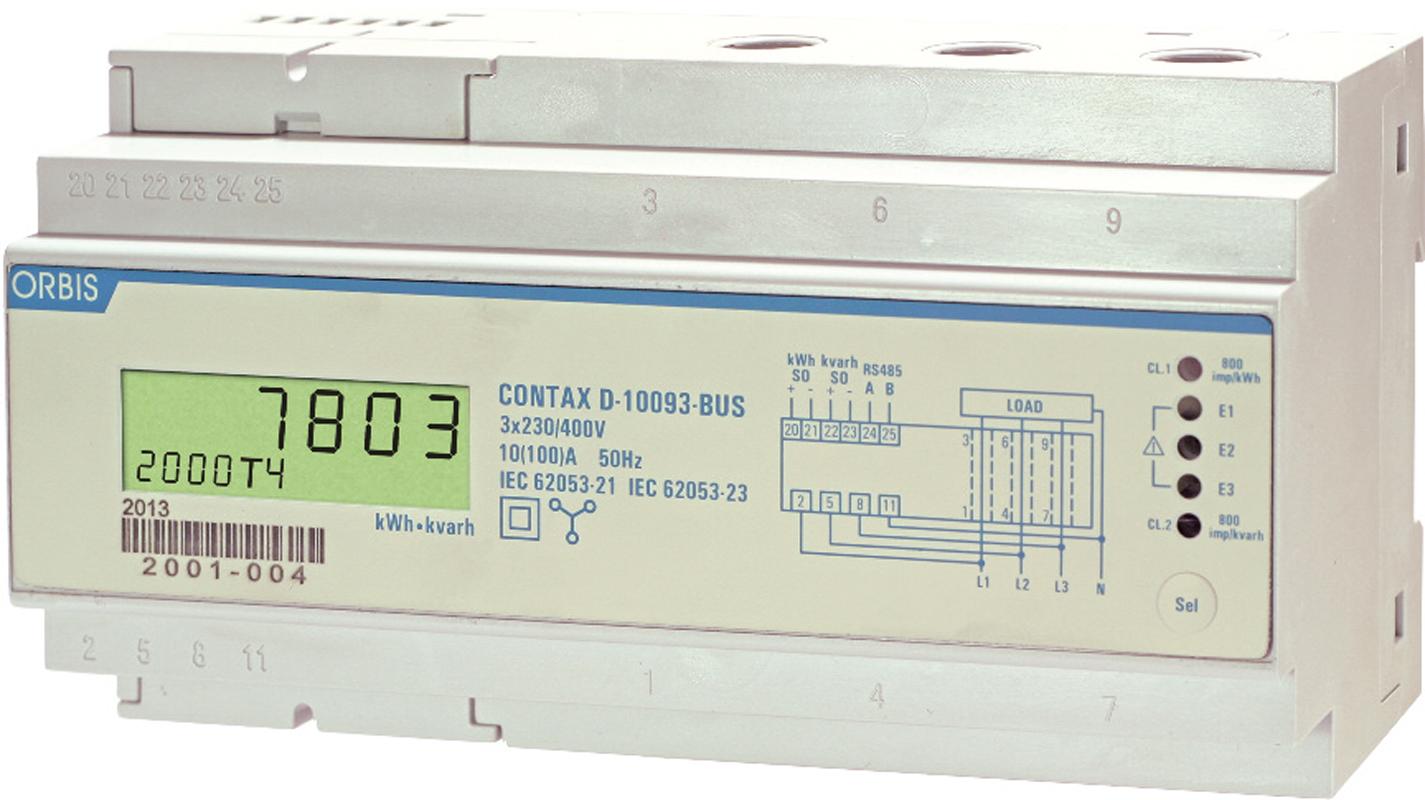

Contatore digitale bidirezionale che permette di controllare il consumo d’energia attiva e reattiva. Contatore statico ad inserzione tramite filo passante nel TA integrato nel contatore, con funzioni di analizzatore di rete Corrente massima: 100 A Possibilità di visualizzare le principali grandezze elettriche istantanee: Tensione, Corrente, Potenza attiva e reattiva, Frequenza e Fattore di potenza (configurabile tramite software via Modbus) Indicazione led consumo energia Visualizzazione dell’Energia per fasce orarie (configurabili tramite software via Modbus) Registro valori Massimi (tramite software via Modbus) Tensione, Corrente, Energia attiva e Reattiva Lo strumento dispone di due uscite impulsi (attiva e reattiva) e di un’uscita seriale RS485 isolata con sistema di comunicazione su protocollo MODBUS Il display dei contatori visualizza in sequenza, circa ogni 5 secondi, la data, l’ora corrente e il valore di energia attiva prelevata. Tramite il Software CONTAX D-BUS è possibile configurare, via MODBUS, il contatore in modo che possa visualizzare i valori di Energia attiva e Reattiva prelevata o immessa in rete (come valori totali o suddivisi per fasce orarie), Tensione, Corrente, Potenza, Frequenza, Fattore di potenza Sempre tramite il Software CONTAX D-BUS è possibile leggere a PC tutte le grandezze misurate sia come valori istantanei che registrati nel tempo, la curva di carico e la registrazione delle mancanze di rete CARATTERISTICHE TECNICHE Tensione nominale: 3×230 (400) V AC Range alimentazione: Da -20% a +15% della tensione nominale Frequenza nominale: 50 Hz Intensità Ib (Imax): 10 (100)A Corrente di funzionamento: Da 500 mA a 100 A Corrente d’avviamento: 40 mA (con fattore di potenza 1) Autoconsumo: Circ. voltmetrico < 1,0 VA e Circ. amperometrico < 0,1 VA Classe di precisione: 1 (attiva) – 2 (reattiva) Numeratore: 6 digit (non azzerabile) Uscita impulsi: Interfaccia: accoppiatore ottico durata impulsi >80 ms, tensione 5÷40 V DC, valori limite 50 V DC 30 mA Lampeggio LED: 1,25 Wh e 1,25 Varh Memoria back-up: EEPROM Riserva di carica: Pila al litio: 10 anni a +20 °C Temperatura di funzionamento: Da -25 °C a +55 °C Grado di protezione: IP 20 come da EN 60529 Installazione: Barra DIN 35 mm secondo EN 60715
