Descrizione

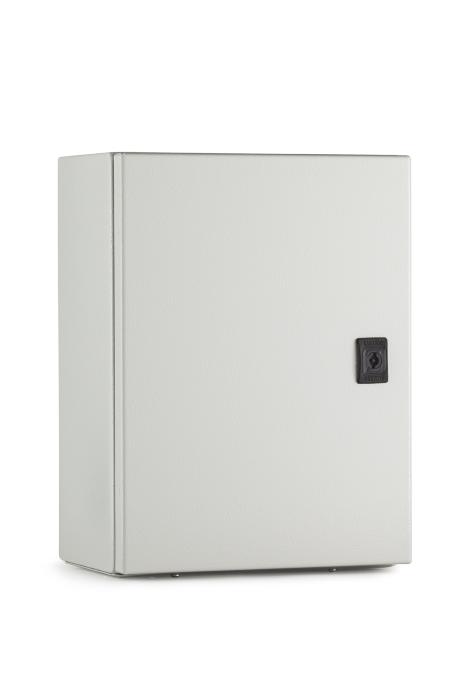

Questa tipologia di quadro elettrico è disponibile nelle configurazioni ad anta cieca o trasparente, con e senza anta interna. Il corpo cassa del quadro elettrico D93 è costruito mediante una struttura monoblocco saldata, è completo di piastra interna sp 2 mm in FeZn e flangia ingresso cavi nel fondo.

Dati Tecnici

APERTURA PORTA CASSA: aprendo la porta a 90° la struttura della cassa aumenta di 3 mm

PIASTRA INTERNA: si può alzare la piastra interna cambiando il distanziale

RINFORZO ANTA: il rinforzo anta è presente dalla H600 mm in su

SERRATURE: le casse di H500 mm in su hanno 2 serrature




Piastra interna piana anta singola L-36 H-56
Piastra interna ribordata doppia anta L-56 H-56
Capacità massima piastra interna 200 - 250 Kg
Capacità massima anta 50 Kg

Piastra interna:

In lamiera d’acciaio zincata (Sendzimir) sp.2 mm, non regolabile.

Ingresso cavi:

Flangia nella base inferiore, con guarnizione (D93/1 senza flangia)

Anta cieca:

Sp. 1,5 mm; guarnizione di tenuta a base poliuretanica; supporti interni preforati per fissaggio componenti (da H606); chiusure in pvc con inserto per attrezzo doppia aletta 3 mm, disponibili altre impronte in alternativa. Apertura standard 120° con cerniere a Sx, reversibili.

Messa a terra:

Prigionieri M6 a saldare su struttura e ante.

Verniciatura:

A polveri termoindurenti

Materiale:

Lamiera d’acciaio al carbonio, sp.1,5 mm

Colori standard:

RAL7035 bucciato

REALIZZAZIONI DI COMBINAZIONI AFFIANCATE CON CERNIERE ADIACENTI NECESSITANO DI UN DISTANZIALE DI 10 mm.

IP66 per uso interno (per uso esterno conttattare il nostro team a ufficiotecnico@zanardo.com)

IK10 Grado di resistenza all'urto secondo IEC EN 62208
