Descrizione

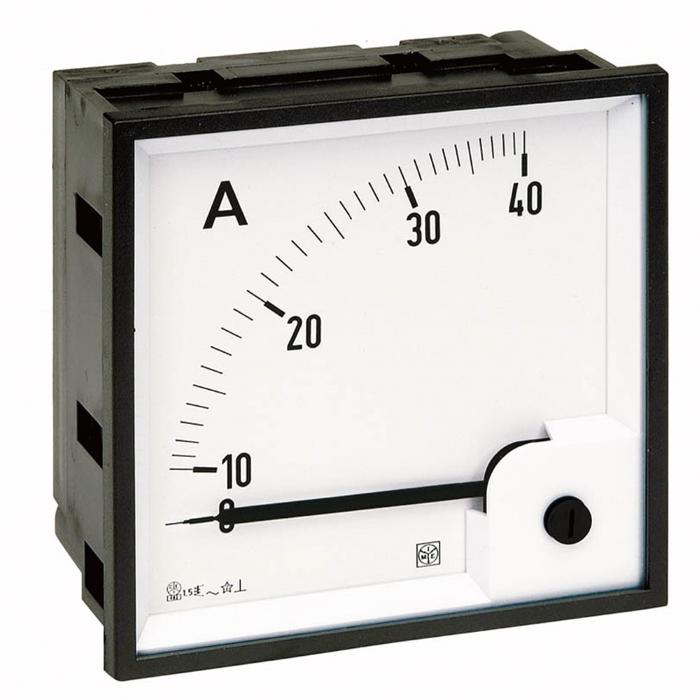

AMPEROMETRO PER CORRENTE ALTERNATA

48x48mm

72x72mm

96x96mm

Indicazione diretta della corrente di ingresso o

della corrente primaria del TA esterno

Equipaggio elettromagnetico

Ingresso diretto da 1 a 100A (60A per RQ48E)

Ingresso da TA esterno /5A oppure /1A

Versione per avviamento motore 2In opp. 5In

Ampiezza scala 90°

Precisione cl.1,5

VISUALIZZAZIONE

Scala: intercambiabile, con inserimento guidato a protezione dell’indice e cassettino di chiusura

Colore scala: fondo bianco, divisioni e numerazione nere

A richiesta scale personalizzate

Opzioni: segno rosso di riferimento

Ampiezza scala: 90°

Tracciatura standard: 0...In

Tracciatura avviamento motore: 0...In...2In opp. 0...In...5In

Colore indice: nero

Opzione: indice rosso di riferimento (regolabile) per la memorizzazione del valore

massimo misurato

INGRESSO

Grandezza: corrente alternata monofase

Inserzione: diretta (S 250/105) o da TA esterno /5A opp. /1A (S 250/106)

Misura: vero valore efficace

Corrente nominale In

Inserzione diretta: 1...100A

Inserzione da TA esterno: 5A oppure 1A

Sovraccarico permanente: 1,2In

Sovraccarico istantaneo: 10In/5s

Frequenza nominale fn: 50Hz

Frequenza di funzionamento: 45...65Hz

Opzione: frequenza nominale fn 400Hz

Precisione (EN/IEC 60051): cl.1,5

Opzione: precisione cl.1

Autoconsumo: = 1,1VA

ISOLAMENTO (EN/IEC 61010-1)

Categoria di installazione: III

Grado di inquinamento: 2

Tensione di riferimento per l’isolamento: 600V (Fase - Neutro)

Prova a tensione alternata 4kV valore efficace 50Hz/5s

Circuiti considerati: tutti i circuiti verso terra

CONDIZIONI AMBIENTALI

Temperatura di riferimento: 23°C

Campo nominale di utilizzo: 5...40°C

Campo di funzionamento: -25...50°C

Campo limite per l’immagazzinamento e trasporto: -40...80°C

Prova di vibrazioni: in accordo con EN/IEC 60051-1

Prova d’urto: in accordo con EN/IEC 60051-1
